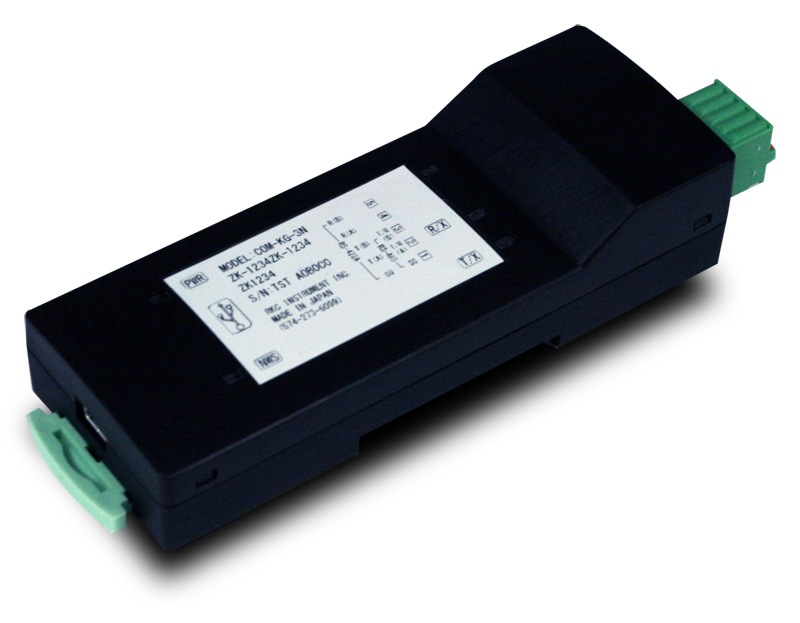

弊社調節計、指示計などのRS-485/422Aシリアル通信をパソコンのUSBポートへ接続するための変換器です。
※ローダ通信を使用する場合は、ローダ通信ケーブル付きのCOM-KGまたは別途ローダ通信ケーブルをお買い求めください。

＜対応機種＞
・ローダ通信ケーブル　W-BV-01-1500使用時：
　　FBシリーズ, RBシリーズ, RZシリーズ, SRZシリーズ, SB1
　　AG500, PG500
　　COM-MEシリーズ, COM-MLシリーズ
　　THV-10, THV-40
・ローダ通信ケーブル　W-BV-03-1500使用時：
　　PF900 / PF901
・ローダ通信ケーブル　W-BV-05-1500使用時：
　　FZシリーズ, GZシリーズ, PZシリーズ

●付属品
・USBケーブル1m

●仕　様

USB通信機能	インターフェース：USB　Ver.2.0 準拠 通信速度：Full speed (12Mbps) 接続：汎用USBケーブルによる接続 (Mini-Bコネクタ) 電源方式：バスパワード(PC側のUSBポートから電源供給) 対応動作環境：Windows 7 */Windows 10 * *32ビット版/64 ビット版
シリアル 通信機能	インターフェース： 　　EIA 規格 RS-485 準拠 　　EIA 規格 RS-422A 準拠 通信速度： 　　2400bps,4800bps,9600bps, 　　19200bps, 38400bps, 57600bps, 　　115200bps プロトコル：パソコン側のアプリケーションによる コントローラ接続数：31台(RS-485/RS-422A) 終端抵抗：終端抵抗（120Ω）内蔵
電源電圧	DC5V±5% (USBバスケーブルから供給)
消費電流	最大　200mA (ローダ通信で電源供給時) 最大　100mA (シリアル通信時)
外形寸法	38.6 × 100 × 23.2mm　(横×縦×奥行)

●ケーブル接続構成
