   デジタル指示計 > 高機能型デジタル指示計 > 高機能型デジタル指示計 AG500 オプション機能無し（AG500-4*N-N-N-N-N1-K09）　



前の商品 高機能型デジタル指示計 AG500 オプション機能無し（AG500-4*N-N-N-N-N1-K09）　 次の商品

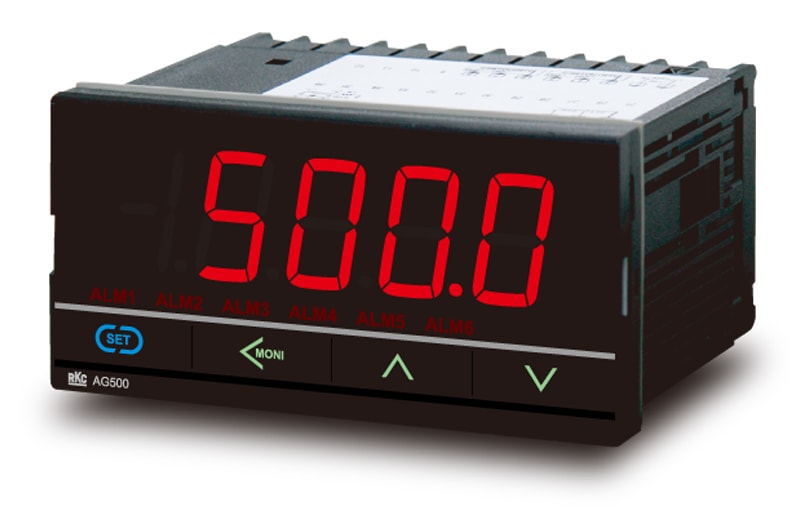

高機能型デジタル指示計 AG500 オプション機能無し（AG500-4*N-N-N-N-N1-K09）　

拡大 ( Size : 180 kb )
商品コード : @0386671　(Z-900A)
価格 : 38,500円（税込）
納期：約6週間（受注生産）
数量

　4,000円以上は配送料無料







熱電対・測温抵抗体・電圧連続・電流連続各入力（切換可能）の指示警報計。
オプションで、警報出力最大6点、デジタル入力、アナログ出力、通信機能を付加できます。



以下の組み合わせからお選びいただけます　（これ以外をご希望の際はご連絡願います）
＜＜選択中の商品はオプション機能無し仕様となります＞＞


オプション機能無し DC0〜10Vアナログ出力付きDC4〜20mAアナログ出力付き




警報出力1点付き警報出力1点・DC0〜10Vアナログ出力付き警報1点出力・DC4〜20mAアナログ出力付き




警報出力2点付き警報出力2点・DC0〜10Vアナログ出力付き警報出力2点・DC4〜20mAアナログ出力付き




警報出力4点付きセンサ供給用DC24V付きセンサ供給用DC24V・DC4〜20mAアナログ出力付き
ご注意：センサ供給用DC24V電源を選択した場合、警報出力点数は最大2点となります。

◆ご購入後は、ご使用になる入力の種類に切り替えてください。

●高精度0.1％クラス・高速サンプリング0.25秒
高速に変化するプロセス量を正確に素早く表示できる高機能仕様。
熱電対・測温抵抗体・電圧連続・電流連続の各入力を選択できます。（ユニバーサル入力）

●大型で鮮明な表示
遠くからでもはっきりと読みとれる大型の5桁LED表示器を搭載。
輝度も従来品の約2倍(当社製REX-AD410との比較)に向上しました。

●充実した入出力機能
デジタル出力最大6点、アナログ出力1点、外部接点入力最大2点、通信機能全てを同時に搭載できます。


※外部接点入力付き、通信機能付き、警報3点または5点以上出力、DC/AC24V電源仕様をご要望の際はご連絡ください


入力種類： a)熱電対入力
　タイプ K, J, T, E, PLII, U, L, N, S, R, W5Re/W26Re, B
b)測温抵抗体入力
　タイプ Pt100, JPt100
c)直流電圧・電流入力
　DC 0〜10mV, 0〜100mV, 0〜1V
　DC −100〜＋100mV, −10〜＋10mV
　DC 0〜5V, 0〜10V, 1〜5V, −1〜＋1V
　DC 0〜20mA, 4〜20mA
（出荷時：K 0.0〜400.0℃）

◆各入力の詳細なレンジについては、カタログを参照願います。
　　→カタログダウンロード
入力精度：a)熱電対入力
　−100℃未満：　±1.0℃
　−100〜＋500℃：　±0.5℃
　500℃以上：　±(表示値の0.1%+1digit)
b)測温抵抗体入力
　200℃未満：　±0.2℃
　200℃以上：　±(表示値の0.1%+1digit)
c)直流電圧・電流入力
　±(スパンの0.1%)
サンプリング周期0.25秒
表示桁数：5桁（最上位桁は−1または1）
警報機能：*1警報点数：　1〜6点を選択　※3点または5点以上ご要望の際はご連絡ください
      警報種類：　上限入力値警報,下限入力値警報　(待機動作設定可能)
出力：　リレー接点出力　AC250V 1A(抵抗負荷)/DC30V　1A　1a接点
※動作すきま・警報遅延タイマ・インターロック有/無・励磁/非励磁動作設定可能
外部接点入力機能：*1 *2点数：　2点（DI1→ホールドリセット　DI2→インターロック解除）
アナログ出力機能：*1点数：　1点（測定値出力　(スケーリング可能)）
出力種類：　電圧/電流連続出力
通信機能：*1 *2通信方法：　RS-485(２線式),RS-422A(４線式)
通信プロトコル：　RKC標準/MODBUS-RTU　※切換可能
通信速度：　1200bps〜38400bps
電源：AC100〜240V　または　AC/DC24V
適応規格：ＵＬ・cUL規格、ＣＥマーク、C-Tickマーク
　*1：オプション　　*2：ご要望の際はご連絡ください


外形寸法

PDFファイルカタログダウンロードAG500シリーズ　PDFカタログ　ダウンロード

PDFファイルをご覧いただくには、Adobe Reader（無償）が必要です。
Adobe Reader　(アドビシステムズ社)　のダウンロード

※ Shop RKCにて販売していない商品につきましてもお気軽にお問い合わせ願います。
